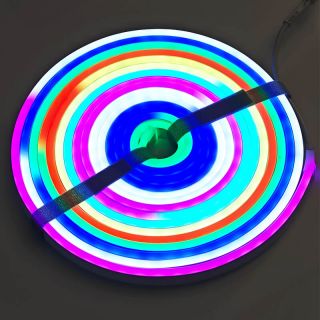

DMX512 LED灯带 | 工程级像素控制 | 支持OEM/ODM

DMX512控制协议介绍

DMX512是专业灯光控制的标准协议，由美国USITT开发，广泛应用于舞台灯光、建筑照明和娱乐场所。它支持512个独立控制通道，每个通道256级亮度调节，可实现精准的灯光控制。

DMX vs SPI vs 普通RGB灯带

DMX512协议相比SPI和普通RGB灯带具有更远的传输距离（可达300米）、更高的稳定性和更强的抗干扰能力，是专业灯光工程的首选方案。

工程应用领域

• 舞台剧场灯光控制系统
• 建筑外立面动态灯光秀
• KTV、酒吧娱乐场所氛围灯光
• 大型艺术装置灯光
• 商场、步道等商业空间照明

支持的解码方式

我们的DMX512灯带支持多种解码方式，包括DMX512→LED Driver直接解码和通过专用Decoder转换，兼容市场上主流控制设备。

配套DMX512解码器

我们提供专业DMX512解码器，支持512通道控制，兼容RDM协议，最大传输距离300米。

兼容灯控软件

• Madrix - 专业灯光控制软件
• Hog 4 - 剧场级灯光控台
• GrandMA - 大型演出控台
• Avolites Titan - 娱乐场所控台

接线示意图

DMX控台 → DMX解码器 → DMX512灯带，支持Daisy Chain串联方式。

RDM调参方式

通过RDM协议可远程设置灯带参数，包括地址、亮度曲线、故障检测等。

DMX Daisy Chain串联方式

DMX512系统应采用串联方式连接，每个设备通过DMX IN和DMX OUT端口级联。

终端电阻说明

在DMX链路的最后一个设备上应安装120Ω终端电阻，防止信号反射。

电源注入点

每5-10米应设置电源注入点，确保电压稳定，避免压降导致亮度不均。

最大串联长度

单条DMX链路最长支持32个设备或300米距离，超过需使用信号放大器。

典型安装流程

1. 规划灯光布局和DMX地址分配
2. 安装灯带并固定，注意散热条件
3. 连接DMX信号线和电源线
4. 设置控台参数和灯带地址
5. 测试灯光效果并优化参数
