LED灯带压降产生原理及改善方法解析

LED灯带压降是指电流通过线路时，由于导体存在电阻，导致末端电压低于输入端电压的现象。灯带越长、工作电流越大，压降通常越明显。 常见表现为灯带末端变暗、整体亮度不均。解决这一问题，需要从供电电压、线路结构和供电方式等方面进行优化。

一、LED灯带压降的产生原理

① 线路电阻造成电压损失

LED灯带通过柔性线路板上的铜箔传输电能，铜箔存在电阻，电流通过时便会产生电压损失。

根据欧姆定律，电压降可表示为：U＝I×R

其中，U为电压降，I为电流，R为线路电阻。电流越大、线路电阻越高，压降通常越明显。

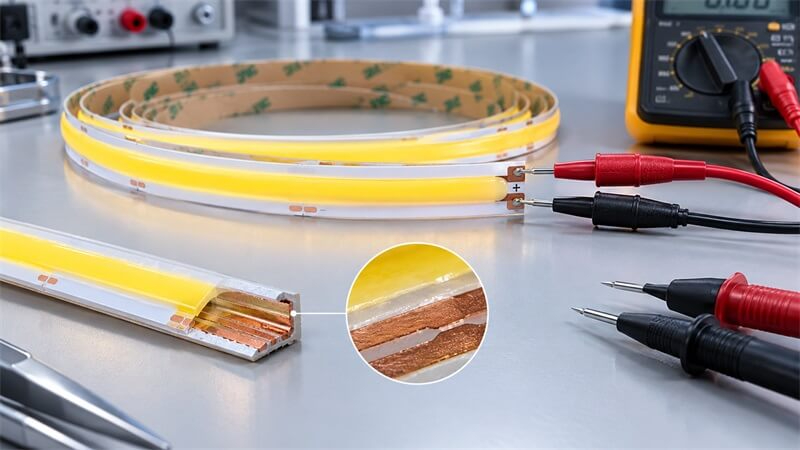

② 铜箔结构影响压降

在其他条件相近时，铜箔越长，电阻通常越大；铜箔越宽、越厚，电阻通常越小。因此，灯带的PCB结构也会影响长距离供电时的亮度表现。

二、哪些因素会加剧灯带压降？

① 灯带长度与功率

长距离安装时，电流需要经过更长的线路，末端更容易出现电压下降。同时，功率越大，工作电流通常越大，线路压降风险也会增加。

例如，同为120W的灯带，24V产品的理论额定电流约为5A，12V产品约为10A。在功率相同的情况下，较高的供电电压通常有利于降低电流。

② 电源线和接头问题

电源线过细、连接器接触不良或焊点不牢，都可能增加线路电阻。如果灯带刚接入电源就出现亮度异常，应检查电源输出、电缆和连接点。

三、如何改善LED灯带压降？

① 合理选择供电电压

长距离应用可以评估24V灯带方案，但具体仍需结合产品规格、功率和控制器要求选择。

② 采用双端或多点供电

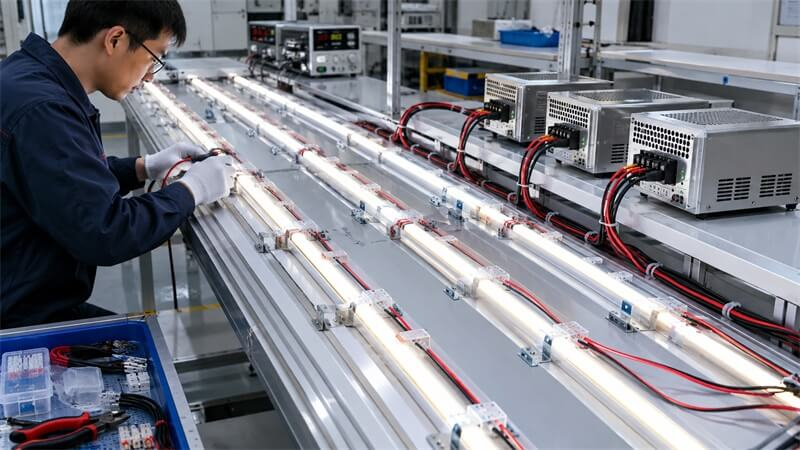

对于较长的灯带，可根据产品设计采用双端供电或分段多点供电，缩短电流在灯带线路中的传输距离，改善末端亮度。

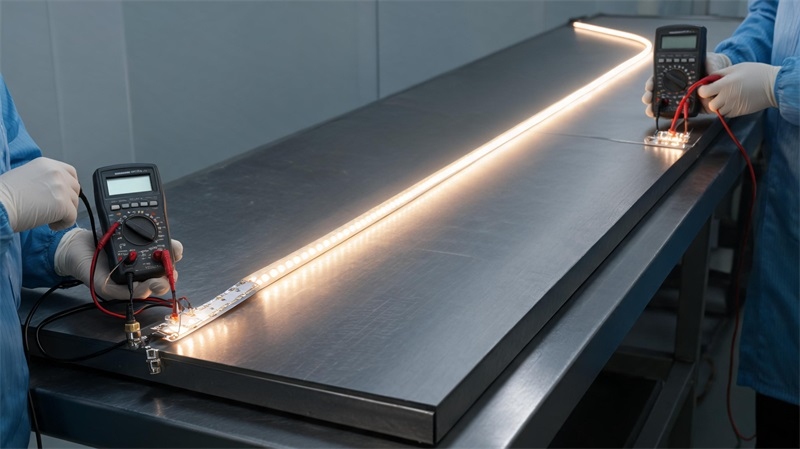

③ 测量首尾端电压

灯带点亮后，分别测量电源输出端、灯带输入端和末端电压。如果输入端正常而末端电压偏低，应重点检查灯带长度、线路结构和供电方式。

四、工程选型需要注意什么？

灯带安装前，应确认工作电压、单位长度功率、单段长度和供电点位置。对于长距离线性照明项目，建议提前测试灯带首尾端的电压与亮度，避免安装后再调整线路。

深圳市正邦光电科技有限公司旗下品牌简称及注册商标为ZBL（ZBL Optoelectronics）。公司拥有20余名LED电子工程师和灯带工程师，可根据应用需求优化PCB结构及供电方案，为不同照明场景提供技术支持。

五、总结

LED灯带压降主要与线路电阻和工作电流有关。合理选择供电电压、优化线路结构、采用适当的供电方式，并通过实测确认电压变化，是改善长距离灯带亮度不均的关键。
